HMS3000横空出世，手机支付云计价秤方案
1 计价秤与支付平台的发展
电子计价秤已成为人们日常生活中最常使用的计量器具，除了昂贵的条码秤之外，普通计价秤的用户仍需使用传统的手记方法记录交易数据，但存在漏记、错记、丢失等问题。
随着微信、支付宝等支付平台的普及，网络支付、手机支付逐渐成为一种日常支付习惯，出门只需携带手机就可买东西。
于是，手机支付云计价秤应运而生。合力为科技首次提出的手机支付云计价秤方案可以支持：
（1） 手机支付：手机生成收款二维码，买家使用手机中的微信、支付宝扫描二维码付款。卖家不需担心收到假币，不需找零；买家可以不用带钱包即可买东西，不需要找回沾满水的零钱。
（2） 手机统计。手机记录每笔成功的交易，自动生成各类报表，相当于拥有一个聪明的记帐本。
（3） 云存储。用户的交易记录保存在云服务器，永不丢失，更换手机可随时下载。
2 手机支付云计价秤系统
手机支付云计价秤系统包括3部分，普通电子计价秤，蓝牙模块，手机APP。计价秤通过蓝牙与手机APP进行连接。此计价秤除具备普通计价秤的功能之外，增加：
（1） 商品设置：通过手机APP可以设置商品的名称、编号、单价，并同步到电子计价秤。
（2） 统计流水：手机与计价秤连接时，当前每笔成功的交易都实时保存到APP中，于空闲时间上传至云平台；手机与计价秤断开时，每笔成功的交易保存在计价秤中，手机与计价秤重连之后，计价秤自动交易记录同步至手机APP，APP再上传至云平台。以实现无论手机是否连接计价秤时，都能记录每笔交易，不丢失数据。
（3） 手机收款：手机与计价秤连接时，计价秤将当前交易数据传输至手机APP，将交易总金额生成微信、支付宝收款二维码，买家进行扫码支付。
（4） 生成报表：手机APP根据记录生成日、周、月、年报表，各类曲线图，方便用户记帐及查看收入变化状况。
（5） 挂单功能：此计价秤支持挂3单，可以同时进行3个买家进行统计。
（6） 安全机制：手机与计价秤的连接有加密、连接密码、唯一连接性等安全机制，防止非用户手机连接计价秤。
3 硬件系统

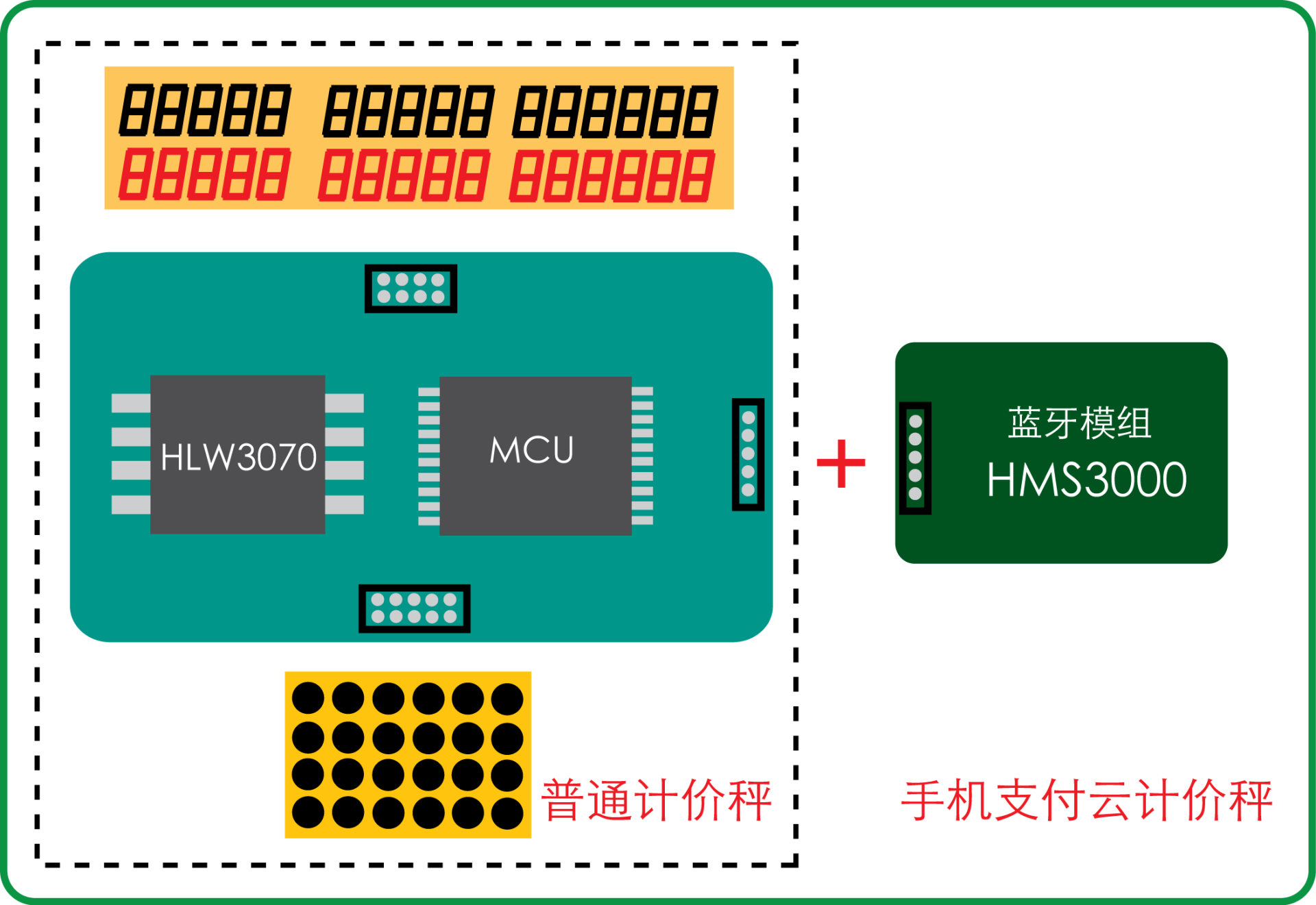

3.1 手机支付云计价秤硬件框图
硬件部分主要包括：普通计价秤，蓝牙模组。普通计价秤包括：主板（ADC+MCU），显示板、按键板。当前计价秤的精度要求比以前更高，一般显示精度都需要达到1/30000，所以当前方案的ADC选用HLW3070。蓝牙模组HMS3000包含：RTC时钟芯片DS1302、华邦闪存芯片、4.0协议蓝牙模块HM4B6001。

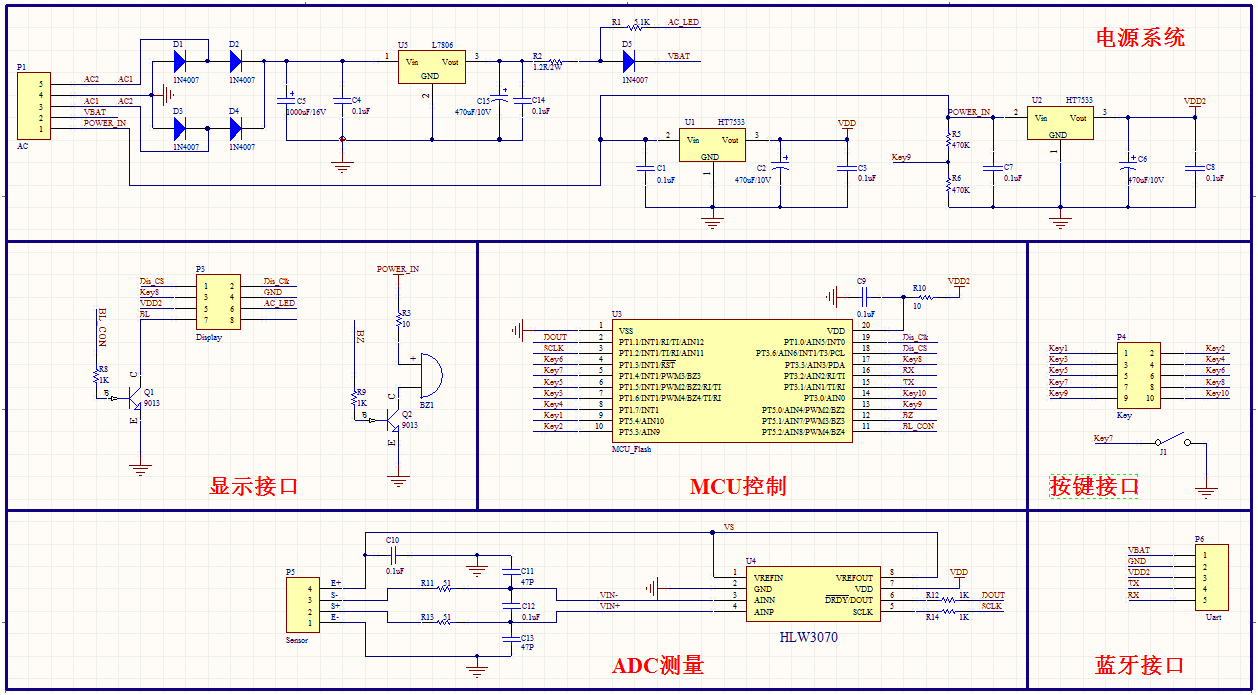

3.2 普通计价秤原理图
普通计价秤原理图中主要包括以下几个部分：
（1） 电源系统
a) 带全桥整流充电电路；
b) 1颗HT7533稳压3.3V电源，单独用于ADC测量部分，以保证ADC测量精度；
c) 另一颗HT7533稳压3.3V电源，用于MCU、显示、蓝牙模组供电；
（2） ADC测量电路
a) HLW3070内部输出称重传感器电源，可实现对传感器进行间歇供电进行省电；
b) ADC芯片使用2线通讯方式与MCU连接；
（3） 显示接口：LCD显示板使用HT1621，3线通讯；LED显示板使用TA6932，3线通讯；此方案可以同时驱动LCD显示板、LED显示板，互不干扰。
（4） 按键接口：按键扫描使用10线，可实现4*6，5*5的矩阵方式。
（5） 蓝牙接口：主板与蓝牙模组HMS3000的接口为5线，通讯方式使用UART接口。
4 软件系统
手机APP包括四大部分：称重收款、流水、图表、设定。
（1） 稳重收款：罗列当前需要进行的交易、选择各种收款方式、显示收款信息。
（2） 流水：生成日、周、月、年交易清单、记录明细。
（3） 图表：生成周、月、年收入曲线图，显示收入变化状况。
（4） 设定：用户信息编辑、商品设置、绑定计价秤、店铺管理等。
5 展望
随着支付平台的发展，购买物品人群越来越年轻化，方便的手机支付功能将会越来越普及，而电子计价秤作为最常用的计量器具、交易工具，手机支付云计价秤的需求将越来越多，并且此类计价秤的发展将会更加完善。
合力为科技：www.hiliwi.com
