HLW8012
HLW8012是一款单相多功能计量芯片，提供高频脉冲CF用于电能计量、指示有功功率，高频CF1用于指示电流有效值或者电压有效值 芯片引脚 序号引脚名称类型描述1VDD电源5V电压2V1P模拟输入电流通道差分输入，最大差分输入电压范围±43.75mV3V1N模拟输入4V2P模拟输入电压通道正输入端，最大输入信号±700mV5GND模拟地模拟地6CF数字输出输出有功功率高频脉冲，脉冲占空比50%7
所属分类： 电能计量芯片
- 产品描述
- 应用领域
- 技术文档
-
- 商品名称: HLW8012
HLW8012是一款单相多功能计量芯片，提供高频脉冲CF用于电能计量、指示有功功率，高频CF1用于指示电流有效值或者电压有效值 芯片引脚 序号引脚名称类型描述1VDD电源5V电压2V1P模拟输入电流通道差分输入，最大差分输入电压范围±43.75mV3V1N模拟输入4V2P模拟输入电压通道正输入端，最大输入信号±700mV5GND模拟地模拟地6CF数字输出输出有功功率高频脉冲，脉冲占空比50%7
HLW8012是一款单相多功能计量芯片，提供高频脉冲CF用于电能计量、指示有功功率，高频CF1用于指示电流有效值或者电压有效值

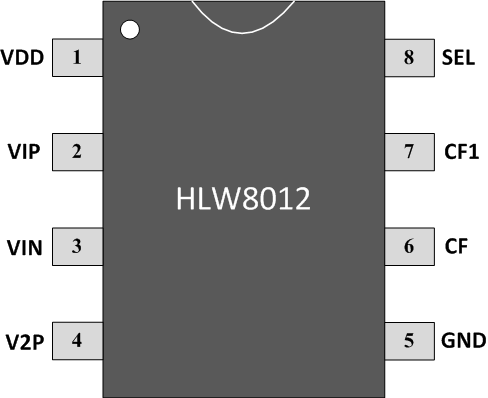

芯片引脚
序号
引脚名称
类型
描述
1
VDD
电源 5V电压 2
V1P
模拟输入 电流通道差分输入，最大差分输入电压范围±43.75mV 3
V1N
模拟输入 4
V2P
模拟输入 电压通道正输入端，最大输入信号±700mV 5
GND
模拟地 模拟地 6
CF
数字输出 输出有功功率高频脉冲，脉冲占空比50% 7
CF1
数字输出 SEL=0，CF1输出电流有效值，脉冲占空比50%
SEL=1；CF1输出电压有效值，脉冲占空比50%8
SEL
数字输入 配置CF1输出电流或电压有效值，内部带下拉 芯片特点
高频脉冲CF，指示有功功率，在1000:1范围内达到±0.2%的精度
高频脉冲CF1，可配置为输出电流有效值或者电压有效值，在500:1范围内达到0.5%的精度
内置振荡器
低功耗，+5V单电源工作，工作功耗小于15mW
SOP-8封装

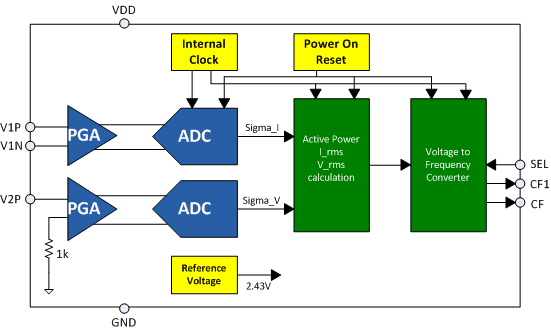

内部框图
-
计量插座
智能家居电量采集端
智能路灯电量采集端
电网质量监测系统
各类电能计量系统
