H16
H16系列芯片是集成1路全差分24 Bits ADC、1路10Bits SAR ADC的SOC。使用8位RISC CPU内核，内置8K×16位MTP程序存储器、128字节EEPROM和896字节数据存储器，集成2路UART。
芯片引脚
芯片特点
RISC内核
l 内置8k×16Bits的MTP程序存储器(烧录次数1000次)和128Bytes EEPROM(烧录次数10000次)
l 896字节数据存储器（SRAM）
43条指令、8级存储堆栈，指令周期为：ICK/4、ICK/8、ICK/16、ICK/32
时钟
l 8MHz/10.5MHz、4MHz/5.2MHz振荡器，精度为±1%；3kHz WDT振荡器，精度为±10%
l 可外接32768Hz晶振作为RTC时钟，支持RTC功能（年、月、日、星期、小时、分、秒）
外设特性
l 17个双向I/O口，其中15个具有唤醒功能
l 中断系统
— 10个内部中断：Sigma-Delta ADC、SAR ADC、UART0接收/发送、UART1接收/发送Timer0、Timer1、Timer2、Timer3、SPI中断、RTC中断
— 2个外部中断：INT0/INT1
定时器
— Timer0：8位定时器；
— Timer1/2/3：8位定时器/计数器，带PWM功能
— WDT：3KHZ看门狗定时器
l 24 Bits Sigma-Delta ADC
— 1~320倍多种增益选择，10Hz~5KHz 速度可选，PGA=1时，ENOB=21.2Bits
— 内置温度传感器，使用Sigma-Delta ADC测量
l 10Bits SAR ADC
— 外部7路单端输入，内部2路单端输入
— 参考电压可选：VDD或LDO输出
l UART
— 2路UART：UART0/UART1
— 波特率可选：115200/57600/19200/9600/4800
l 1路SPI，最高通信速率500kHz
l 1路蜂鸣器输出
l 内置比较器：用来做电源电压比较和外部电压检测
工作电源
工作电压
— DVDD：2.4V~3.6V； AVDD：2.4V~3.6V
工作电流
— 正常模式(工作电压3V，27℃)
数字部分0.46mA@1MHzMCU时钟(不开外设)
模拟部分典型值0.45mA@一般模式
模拟部分0.75mA@性能模式
— 休眠模式下的电流典型值小于0.8μA
— 休眠+WDT模式下的电流典型值小于2μA
复位系统：
— 上电复位（POR）
— 上电复位延迟定时器（典型值39ms）
低电压复位（LVR，典型值偏差50 mV）
内部框图
H16系列芯片是集成1路全差分24 Bits ADC、1路10Bits SAR ADC的SOC。使用8位RISC CPU内核，内置8K×16位MTP程序存储器、128字节EEPROM和896字节数据存储器，集成2路UART。
芯片引脚
芯片特点
RISC内核
l 内置8k×16Bits的MTP程序存储器(烧录次数1000次)和128Bytes EEPROM(烧录次数10000次)
l 896字节数据存储器（SRAM）
43条指令、8级存储堆栈，指令周期为：ICK/4、ICK/8、ICK/16、ICK/32
时钟
l 8MHz/10.5MHz、4MHz/5.2MHz振荡器，精度为±1%；3kHz WDT振荡器，精度为±10%
l 可外接32768Hz晶振作为RTC时钟，支持RTC功能（年、月、日、星期、小时、分、秒）
外设特性
l 17个双向I/O口，其中15个具有唤醒功能
l 中断系统
— 10个内部中断：Sigma-Delta ADC、SAR ADC、UART0接收/发送、UART1接收/发送Timer0、Timer1、Timer2、Timer3、SPI中断、RTC中断
— 2个外部中断：INT0/INT1
定时器
— Timer0：8位定时器；
— Timer1/2/3：8位定时器/计数器，带PWM功能
— WDT：3KHZ看门狗定时器
l 24 Bits Sigma-Delta ADC
— 1~320倍多种增益选择，10Hz~5KHz 速度可选，PGA=1时，ENOB=21.2Bits
— 内置温度传感器，使用Sigma-Delta ADC测量
l 10Bits SAR ADC
— 外部7路单端输入，内部2路单端输入
— 参考电压可选：VDD或LDO输出
l UART
— 2路UART：UART0/UART1
— 波特率可选：115200/57600/19200/9600/4800
l 1路SPI，最高通信速率500kHz
l 1路蜂鸣器输出
l 内置比较器：用来做电源电压比较和外部电压检测
工作电源
工作电压
— DVDD：2.4V~3.6V； AVDD：2.4V~3.6V
工作电流
— 正常模式(工作电压3V，27℃)
数字部分0.46mA@1MHzMCU时钟(不开外设)
模拟部分典型值0.45mA@一般模式
模拟部分0.75mA@性能模式
— 休眠模式下的电流典型值小于0.8μA
— 休眠+WDT模式下的电流典型值小于2μA
复位系统：
— 上电复位（POR）
— 上电复位延迟定时器（典型值39ms）
低电压复位（LVR，典型值偏差50 mV）

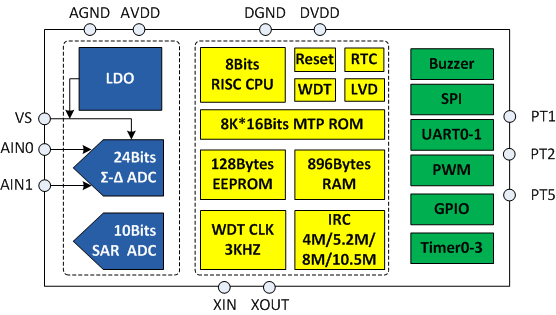

内部框图
