HLW8110
HLW8110是一款高精度的电能计量IC,它采用CMOS制造工艺，主要用于单相应用。它能够测量线电压和电流，并能计算有功功率，视在功率和功率因素。器件内部集成了二个∑-Δ型ADC和一个高精度的电能计量内核。各输入通道都支持灵活的PGA设置，因此HLW8110适合与不同类型的传感器使用，如电流互感器（CT）和低阻值分流器。
HLW8110电能计量IC采用3.3V或5.0V电源供电，内置3.579M振荡器，可以通过UART口进行数据通讯，采用 8PIN的SOP封装。
芯片管脚
芯片特点
测量有功功率、视在功率、电压和电流有效值
在3000：1的动态范围内，有功功率的测量误差<0.1%
在1000：1的动态范围内，有效电压的测量误差<0.1%
在1000：1的动态范围内，有效电流的测量误差<0.1%
免校准功能
提供有功功率过载信号指示
提供电压信号的过零检测、过压指示和欠压指示
提供电流信号的过零检测，过流指示
内置PGA可选
内置频率振荡器
工作电压支持3.3V和5.0V
内置电压参考源
内置电源监控电路
UART通讯方式
SOP8封装

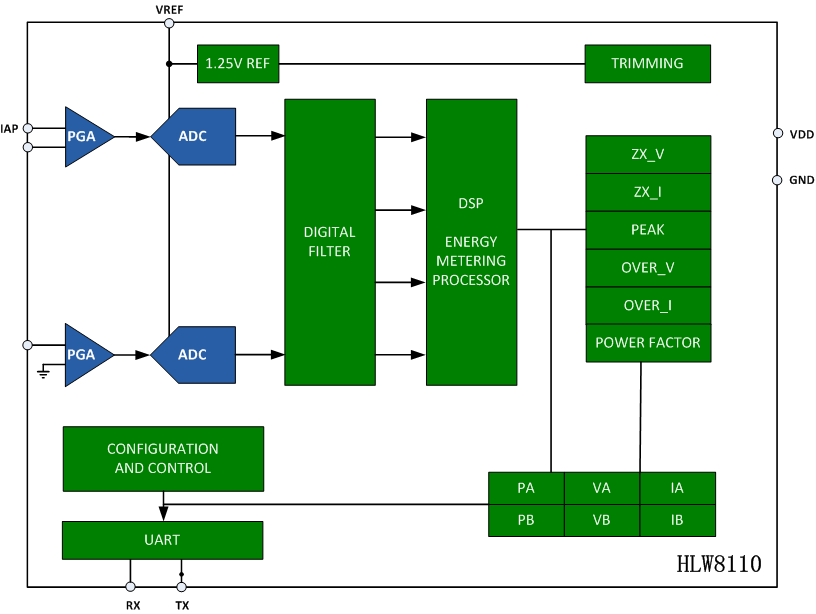

内部框图

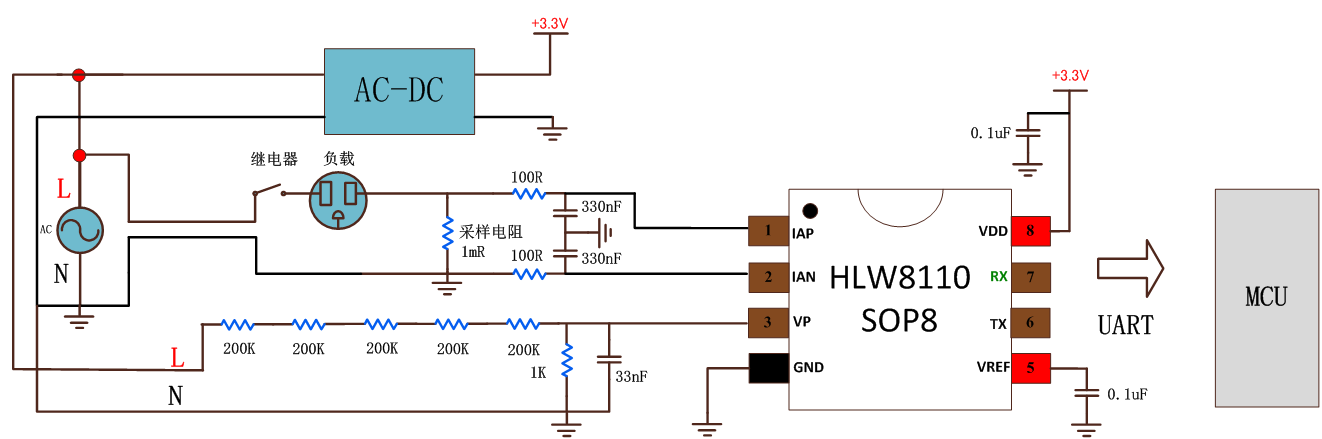

典型应用
HLW8110是一款高精度的电能计量IC,它采用CMOS制造工艺，主要用于单相应用。它能够测量线电压和电流，并能计算有功功率，视在功率和功率因素。器件内部集成了二个∑-Δ型ADC和一个高精度的电能计量内核。各输入通道都支持灵活的PGA设置，因此HLW8110适合与不同类型的传感器使用，如电流互感器（CT）和低阻值分流器。
HLW8110电能计量IC采用3.3V或5.0V电源供电，内置3.579M振荡器，可以通过UART口进行数据通讯，采用 8PIN的SOP封装。
芯片管脚
芯片特点
测量有功功率、视在功率、电压和电流有效值
在3000：1的动态范围内，有功功率的测量误差<0.1%
在1000：1的动态范围内，有效电压的测量误差<0.1%
在1000：1的动态范围内，有效电流的测量误差<0.1%
免校准功能
提供有功功率过载信号指示
提供电压信号的过零检测、过压指示和欠压指示
提供电流信号的过零检测，过流指示
内置PGA可选
内置频率振荡器
工作电压支持3.3V和5.0V
内置电压参考源
内置电源监控电路
UART通讯方式
SOP8封装
内部框图
典型应用
资料下载
-
DataSheet_HLW8110_HLW8112_en.pdf
-
DS_HLW8110_HLW8112_CN.pdf
