HLW8014
HLW8014为单相多功能计量芯片，能够测量有功功率、有功电能，提供有功功率(2路)和电流有效值(2路)、电压有效值、线频率、功率因数、过零中断和正弦波比较等。并提供有功总能量和正负能量独立计量功能，可实现灵活的防窃电方案。提供SPI串行接口，方便与外部MCU之间的通讯。

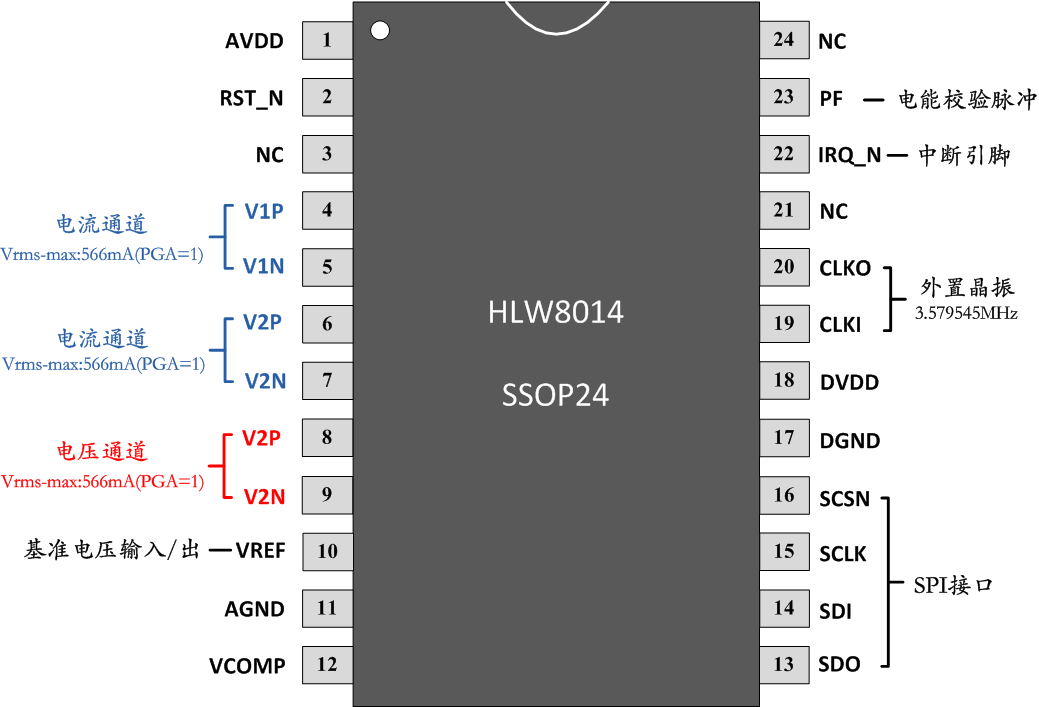

芯片引脚
芯片特点
提供3路独立24位ADC
有功电能在3000:1范围内误差< 0.1%
提供2路电流有效值、1路电压有效值测量，在1000:1范围内误差< 0.5%
提供反相功率指示
提供电压通道频率测量
高精度视在功率和功率因素测量
提供独立的正、反、组合总三种有功电能计量
提供增益校正、相位校正
提供有功功率、有效值OFFSET校正
提供正、反、总有功电能快速脉冲加速校准功能
提供三线制和四线制兼容的SPI接口，5V/3.3V均可
具有电源监测功能
单+5V电源供电，功耗为20mW
内置2.4V±3%参考电压，温度系数典型值为15PPM/℃
SSOP24无铅封装

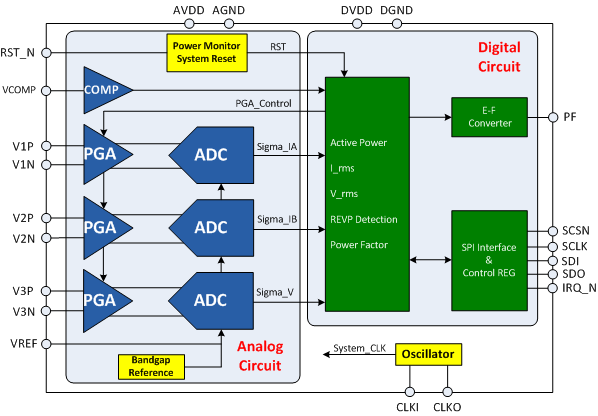

内部框图
HLW8014为单相多功能计量芯片，能够测量有功功率、有功电能，提供有功功率(2路)和电流有效值(2路)、电压有效值、线频率、功率因数、过零中断和正弦波比较等。并提供有功总能量和正负能量独立计量功能，可实现灵活的防窃电方案。提供SPI串行接口，方便与外部MCU之间的通讯。
芯片引脚
芯片特点
提供3路独立24位ADC
有功电能在3000:1范围内误差< 0.1%
提供2路电流有效值、1路电压有效值测量，在1000:1范围内误差< 0.5%
提供反相功率指示
提供电压通道频率测量
高精度视在功率和功率因素测量
提供独立的正、反、组合总三种有功电能计量
提供增益校正、相位校正
提供有功功率、有效值OFFSET校正
提供正、反、总有功电能快速脉冲加速校准功能
提供三线制和四线制兼容的SPI接口，5V/3.3V均可
具有电源监测功能
单+5V电源供电，功耗为20mW
内置2.4V±3%参考电压，温度系数典型值为15PPM/℃
SSOP24无铅封装
内部框图
