HLW8013
HLW8013

HLW8013

HLW8013为单相多功能计量芯片，能够测量有功功率、有功电能，提供有功功率和电流有效值、电压有效值、线频率等。提供SPI串行接口，方便与外部MCU之间的通讯。 　芯片引脚  　芯片特点　　有功电能在3000:1范围内误差<0.1%　　电流有效值或者电压有效值，在1000:1范围内误差<0.5%　　2路24位高精度ADC，可以输出瞬时值　　提供反相功率指示　　提供电压通道频率测量　　提供增益校正、

所属分类： 电能计量芯片

  • 产品描述
  • 应用领域
  • 技术文档
    • 商品名称: HLW8013
    • 商品编号: 1390267856213135360

    HLW8013为单相多功能计量芯片，能够测量有功功率、有功电能，提供有功功率和电流有效值、电压有效值、线频率等。提供SPI串行接口，方便与外部MCU之间的通讯。 　芯片引脚  　芯片特点　　有功电能在3000:1范围内误差<0.1%　　电流有效值或者电压有效值，在1000:1范围内误差<0.5%　　2路24位高精度ADC，可以输出瞬时值　　提供反相功率指示　　提供电压通道频率测量　　提供增益校正、

    　　HLW8013为单相多功能计量芯片，能够测量有功功率、有功电能，提供有功功率和电流有效值、电压有效值、线频率等。提供SPI串行接口，方便与外部MCU之间的通讯。

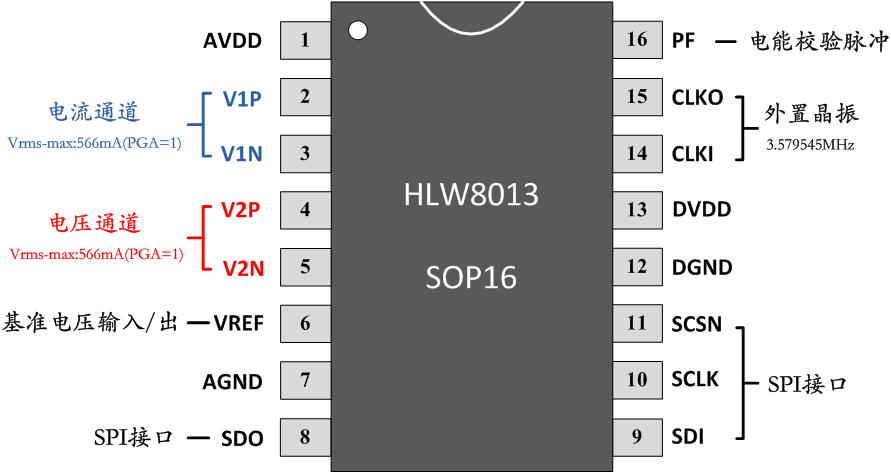

    　 芯片引脚





    　 芯片特点

    　　有功电能在3000:1范围内误差< 0.1%

    　　电流有效值或者电压有效值，在1000:1范围内误差< 0.5%

    　　2路24位高精度ADC，可以输出瞬时值

    　　提供反相功率指示

    　　提供电压通道频率测量

    　　提供增益校正、相位校正

    　　提供有功功率、有效值OFFSET校正

    　　提供三线制和四线制兼容的SPI接口，5V/3.3V均可

    　　具有电源监测功能

    　　单+5V电源供电，功耗为20mW

    　　内置2.4V±3%参考电压，温度系数典型值为15PPM/℃

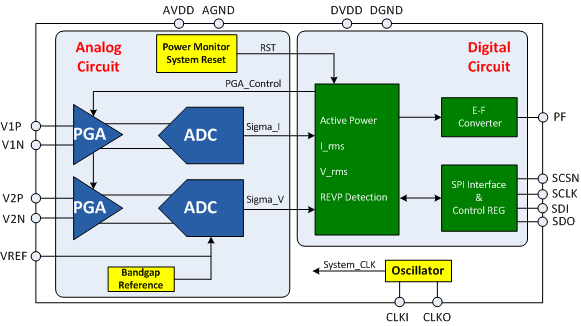

    　 内部框图



  • 　　计量插座

    　　智能家居电量采集端

    　　智能路灯电量采集端

    　　电网质量监测系统

    　　各类电能计量系统
