HLW8112
HLW8112是一款高精度的电能计量IC,它采用CMOS制造工艺，主要用于单相应用。它能够测量线电压和电流，并能计算有功功率，视在功率和功率因素。该器件内部集成了三个∑-Δ型ADC和一个高精度的电能计量内核。第二路通道可同时测量零线电流，支持窃电检测和漏电检测。各输入通道都支持灵活的PGA设置，因此HLW8112适合与不同类型的传感器使用，如电流互感器（CT）和低阻值分流器。
HLW8112可以通过多种通讯接口访问片内寄存器，包括SPI和UART。
HLW8112包含两个可配置的脉冲输出引脚，可以通过INT1和INT2引脚获取过流、过压、过零和漏电检测等功能。
HLW8112电能计量IC采用3.3V或5.0V电源供电，内置振荡器，采用16脚SSOP封装。
芯片引脚
芯片特点
测量有功功率、视在功率、电压和电流有效值
提供两路电流检测通道和一路电压检测通道
第二路电流通道可以检测零线电流，具有漏电检测功能
在3000：1的动态范围内，有功功率的测量误差<0.1%
在1000：1的动态范围内，有效电压的测量误差<0.1%
在1000：1的动态范围内，有效电流的测量误差<0.1%
免校准功能
提供有功功率过载信号指示
提供电压信号的过零检测、过压指示和欠压指示
提供电流信号的过零检测，过流指示
内置比较器
内置温度传感器
内置PGA可选
内置频率振荡器
工作电压支持3.3V和5.0V
内置电压参考源
内置电源监控电路
SPI/UART通讯方式
SSOP16封装
内部框图
典型应用
HLW8112是一款高精度的电能计量IC,它采用CMOS制造工艺，主要用于单相应用。它能够测量线电压和电流，并能计算有功功率，视在功率和功率因素。该器件内部集成了三个∑-Δ型ADC和一个高精度的电能计量内核。第二路通道可同时测量零线电流，支持窃电检测和漏电检测。各输入通道都支持灵活的PGA设置，因此HLW8112适合与不同类型的传感器使用，如电流互感器（CT）和低阻值分流器。
HLW8112可以通过多种通讯接口访问片内寄存器，包括SPI和UART。
HLW8112包含两个可配置的脉冲输出引脚，可以通过INT1和INT2引脚获取过流、过压、过零和漏电检测等功能。
HLW8112电能计量IC采用3.3V或5.0V电源供电，内置振荡器，采用16脚SSOP封装。
芯片引脚
芯片特点
测量有功功率、视在功率、电压和电流有效值
提供两路电流检测通道和一路电压检测通道
第二路电流通道可以检测零线电流，具有漏电检测功能
在3000：1的动态范围内，有功功率的测量误差<0.1%
在1000：1的动态范围内，有效电压的测量误差<0.1%
在1000：1的动态范围内，有效电流的测量误差<0.1%
免校准功能
提供有功功率过载信号指示
提供电压信号的过零检测、过压指示和欠压指示
提供电流信号的过零检测，过流指示
内置比较器
内置温度传感器
内置PGA可选
内置频率振荡器
工作电压支持3.3V和5.0V
内置电压参考源
内置电源监控电路
SPI/UART通讯方式
SSOP16封装
内部框图

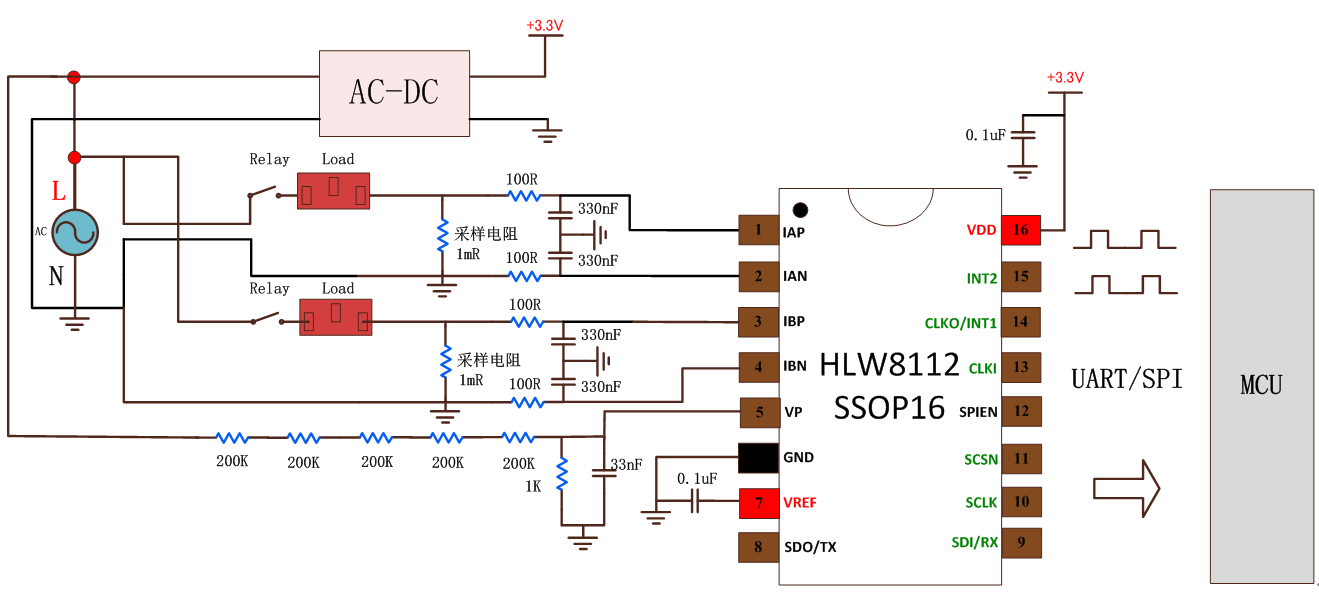

典型应用
