HLW8012智能家居解决方案
HLW8012智能家居600X
HLW8012智能家居600X

HLW8012智能家居解决方案

HLW8012智能家居解决方案   本方案是使用HLW8012设计的智能电量采集端,应用于智能家居,采集端采集电器的用电量,实时功率、实时电压、实时电流,采集端预留UART、SPI接口,可以连接WIFI、蓝牙、Zegbee等无线通讯模块,实现无线控制与监视家庭各电器的运行,使家庭电器更节能、更智能。   HLW8012引脚图     HLW8012应用于智能家居      HLW8012应用于智能
所属分类:
智能家居
给我们留言
市场价
0.0
零售价
0.0
浏览量:
1570
数量
-
+
暂时无货
1
产品描述

HLW8012智能家居解决方案



  本方案是使用HLW8012设计的智能电量采集端,应用于智能家居,采集端采集电器的用电量,实时功率、实时电压、实时电流,采集端预留UART、SPI接口,可以连接WIFI、蓝牙、Zegbee等无线通讯模块,实现无线控制与监视家庭各电器的运行,使家庭电器更节能、更智能。

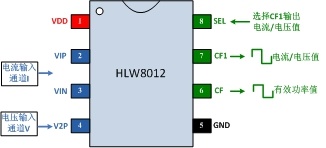

  HLW8012引脚图





  HLW8012应用于智能家居





  HLW8012应用于智能家居

  输出有功功率:高频脉冲CF,在1000:1范围内达到±0.2%的精度

  输出电流、电压有效值:高频脉冲CF1,通讯SEL选择电流或电压,在500:1范围内达到±0.5%的精度

  低功耗,﹢5V单电源工作,工作时功耗小于15mW

  内置振荡器,外围电路简单

  HLW8012与控制器连接的接口不需要通讯协议:SEL用于选择CF1输出电流或电压,CF输出有功功率

  SOP8封装,体积小,有利于采集端设计



  采集端功能

  采集端通讯接口方式:UART,SPI接口,可以连接不同类型的无线模块

  采集端通讯接口输出:用电量、功率、电压、电流值等数据

  采集端引出插座继电器控制接口,外部控制器可直接操作

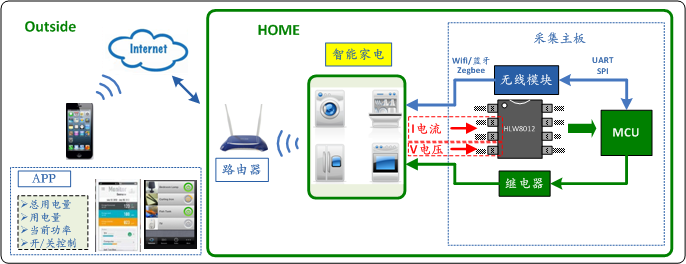

应用框图
开发与支持
