HLW8012智能路灯解决方案

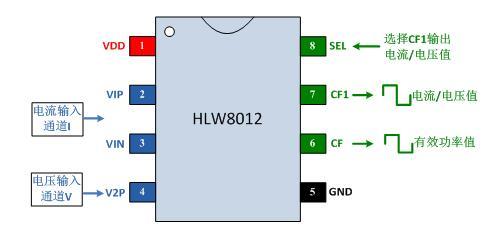

HLW8012引脚图

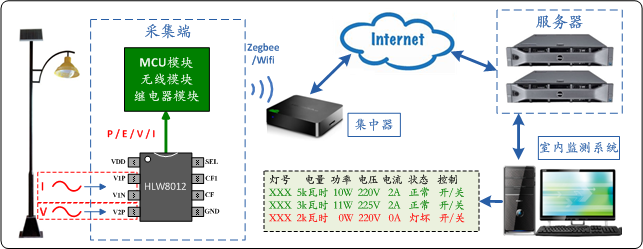

HLW8012应用于智能路灯系统
HLW8012应用于智能路灯优势
输出有功功率：高频脉冲CF，在1000:1范围内达到±0.2%的精度
输出电流、电压有效值：高频脉冲CF1，通讯SEL选择电流或电压，在500:1范围内达到±0.5%的精度
低功耗，+5V单电源工作，工作时功耗小于15mW
内置振荡器，外围电路简单
HLW8012与控制器连接的接口不需要通讯协议：SEL用于选择CF1输出电流或电压，CF输出有功功率
SOP8封装，体积小，有利于采集端设计
采用HLW8012的智能路灯特点
采集端可测量路灯有功功率，室内监测系统可以检测路灯用电情况
采集端可测量路灯有效电压、电流值，室内监测系统可以根据有电压无电流，电压正常但电流不正常等情况对
各个路灯的运行情况做出相应的故障判断，如灯泡坏，线路坏等故障
HLW8012具有优秀的电能计量特点，监测系统可以对路灯进行准确的用电调节
采集端可测量有功功率、有效电压及电流值，可以计算功率因素，反映路灯的电网状况
应用框图
