HLW8012计量插座解决方案
使用HLW8012设计普通计量插座，可设置定时切断电器用电，可通过设置切断功耗值以切断电器用电，此方案可以记录电器的用电量，显示当前功率、当前电压、当前电流等。
计量插座结构图
HLW8012的优势
输出有功功率：高频脉冲CF，在1000:1范围内达到±0.2%的精度
输出电流、电压有效值：高频脉冲CF1，通讯SEL选择电流或电压，在500:1范围内达到±0.5%的精度
低功耗，﹢5V单电源工作，工作时功耗小于15mW
内置振荡器，外围电路简单
HLW8012与控制器连接的接口不需要通讯协议：SEL用于选择CF1输出电流或电压，CF输出有功功率
SOP8封装，体积小，有利于采集端设计
方案功能
记录电器总用电量
显示电器总用电量、当前功耗、当前电压、当前电流
可设置定时关闭插座
可设置当功率小于设置值时，关闭插座

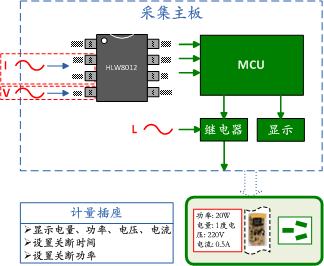

应用框图
开发与支持
