    HLW8012红外遥控主副孔插座解决方案



    　　本方案使用HLW8012设计红外主副控插座，此插座通过接收主机的遥控操作，控制主机电源的开关，再根据主机的工作状态（通过测量主机功率）来控制连接在副孔的电器开关，同时预留常用孔。

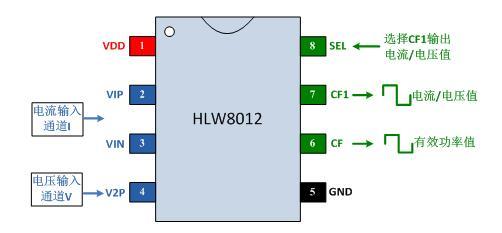

    　　HLW8012引脚图

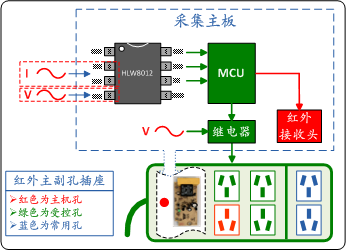

    　　HLW8012于红外遥控主副孔插座







    　　HLW8012应用于红外遥控主副孔插座优势



    　　输出有功功率：高频脉冲CF，在1000:1范围内达到±0.2%的精度

    　　输出电流、电压有效值：高频脉冲CF1，通讯SEL选择电流或电压，在500:1范围内达到±0.5%的精度

    　　低功耗，﹢5V单电源工作，工作时功耗小于15mW

    　　内置振荡器，外围电路简单

    　　HLW8012与控制器连接的接口不需要通讯协议：SEL用于选择CF1输出电流或电压，CF输出有功功率

    　　SOP8封装，体积小，有利于采集端设计



    　　方案功能



    　　插座孔种类分：主机孔，受控孔，常用孔

    　　主机孔连接的设备功率下降到切断值时，受控孔电源被切断；当功率上升到打开值时，受控孔电源打开

    　　常用孔电源常开，不受主副孔影响

    　　主机孔连接红外设备

    　　红外遥控控制红外设备待机后，切断主机孔、受控孔电源

    　　红外遥控要打开红外设备时，插座检测到红外信号，打开主机孔，红外遥控再发送1次开机信号，打开红外设
    　　备，插座将受控孔电源打开
