HLW8112在充电桩方案中的应用



电动自行充电桩市场现状

我国电动自行车行业经过二十年的高速发展,使我国成为了世界上大的电动自行车生产、消费和出口国。大量电动自行车和原有社区规划不匹配导致乱停乱放、私拉电线等安全隐患丛生。近年来,我国电动自行车火灾事故频发,并呈逐年增长趋势,起火原因主要为充电不规范等。超84%老旧小区没有规范电动自行车停放点和安全充电行为;据了解,全国仅8%的小区配备了电动自行车充电桩。全国尚有92%约200万个小区存在电动车管理安全隐患。

2019年4月15日电动车的新国标即将实施,该规范的实施将进一步加速市场分化,随着一部分不合规的企业淘汰出局和新技术的采用,产业集中度将进一步提升,产品价值也会随之提高,同时会与其配套的充电桩也会进行一次产品的换代升级。



充电桩产品的发展趋势

充电桩根据收费方式分为两种不同类型的产品:

1、根据充电时间,计时收费;

2、根据充电电量,计量收费;

计时收费的充电桩因为计费方式不合理,计价不透明,慢慢会被市场淘汰,现在小区新增的充电桩方案基本不使用以计时收费方式的充电桩,主要是以无线扫描的智能充电桩为主,且用户通过手机查看剩余充电时间、充电电量和消费金额。



以计量收费的充电桩,又可以分为粗略计量的充电桩和精准计量的充电桩,粗略计量充电桩一般使用电流互感器进行电流测量,然后通过对时间积分得到充电电量,再乘以当前电价得到用户的消费金额,而精准计量的充电桩是采用专用的电能计量芯片来采集电量,在精度方面远远优于以互感器方式的方案。

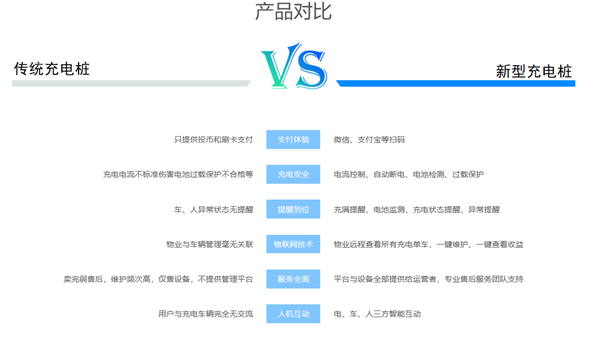

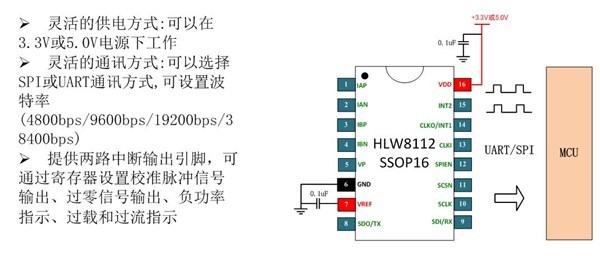

计量芯片HLW8112特点

HLW8112典型应用

HLW8112可以测量有功功率、有效电压和电流等基础电能参数,同时也可以测量PF,相角、线性频率等电能参数。

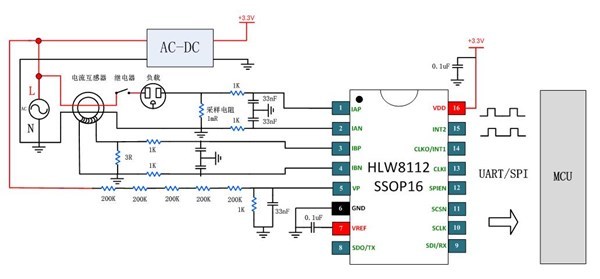

HLW8112有两路测量通道,可同时测量两路输入通道的电参数或把一路做为漏电检测通道使用,下图是HLW8112的典型应用原理图。

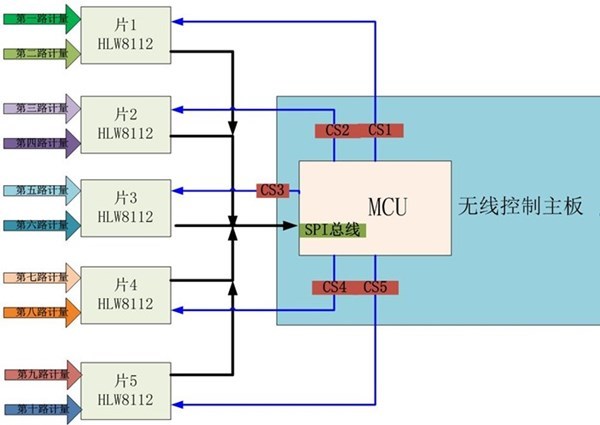

多路充电桩方案中HLW8112的应用原理

一般的充电桩方案有8路、12路或16路,每一路采用一颗计量芯片,成本比较高,同时线路板的体积也非常大,并且每一路计量需要配合一个专门的MCU进行通讯,然后通过总线的方式将各个模块MCU的数据发送到主控制器,由于每一路需要增加一个MCU,设计成本相对较高。HLW8112是采用SPI总线的通讯方式,每一路计量可以通过CS片选的方式进行数据采集,这样就可以通过一个主控制器同时控制多路计量通道的采样,大大简化了电路,并降低了电路成本。



应用框图
