HM4B6001
所属分类： 蓝牙模块
- 产品描述
- 应用领域
- 技术文档
-
- 商品名称: HM4B6001
- 商品编号: HM4B6001
HM4B6001支持蓝牙4.0协议，支持UART、SPI接口，工作模块能在广播、透传、睡眠之间切换。HM4B6001为蓝牙从机模块，工作电压2.0V~3.6V，发射功率+7dBm~-8dBm，广播、透传模式每帧数据最大为20个字节。 引脚图 序号引脚描述1TXUART发送引脚2RXUART接收引脚3P1.3--4P0.7低电平选择SPI接口，高电平或者悬空选择UART接口5P0.4--6SE
HM4B6001支持蓝牙4.0协议，支持UART、SPI接口，工作模块能在广播、透传、睡眠之间切换。HM4B6001为蓝牙从机模块，工作电压2.0V~3.6V，发射功率+7dBm~-8dBm，广播、透传模式每帧数据最大为20个字节。

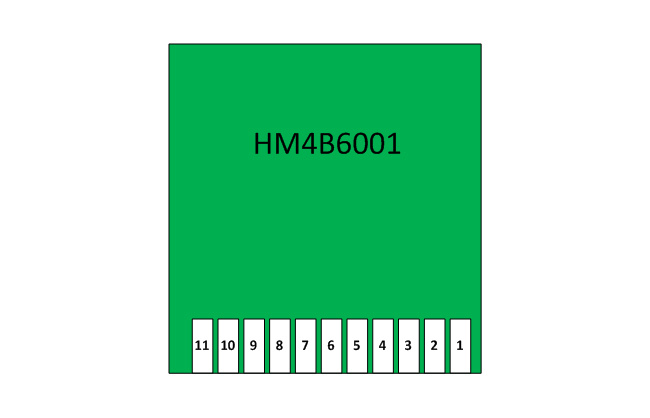

引脚图
序号
引脚
描述
1
TX
UART 发送引脚
2
RX
UART 接收引脚
3
P1.3
--
4
P0.7
低电平选择SPI接口，高电平或者悬空选择UART接口
5
P0.4
--
6
SEEL
SPI从机片选
7
MISO
SPI主机输入引脚
8
MOSI
SPI主机输出引脚
9
SCLK
SPI时钟输出引脚
10
3.3V
电源输入
11
GND
电源地
模块特点
工作频段：2.40GHz~2.48GHz
工作电压：2.0V~3.6V
传输距离：20M
模块接口：UART
发射功率：+7dBm~-8dBm
尺寸大小：20.7mm(L)*15.5mm(W)*0.8mm(H)
